تجهیزات برق صنعتی چیست؟

تجهیزات برق صنعتی، اجزای اصلی مدار قدرت و فرمان در تابلوهای برق کارخانه‌ها و کارگاه‌های صنعتی هستند. این قطعات وظیفه قطع و وصل جریان، حفاظت از موتورهای الکتریکی در برابر اتصال کوتاه و اضافه‌بار، و کنترل دقیق مدارهای فرمان را بر عهده دارند. انتخاب اشتباه هر کدام از این تجهیزات، از تنظیم نادرست آمپراژ بی‌متال گرفته تا انتخاب کلید کامپکت نامناسب، می‌تواند به سوختن موتور یا خرابی مدار منجر شود؛ به همین دلیل شناخت درست هر قطعه پیش از خرید اهمیت زیادی دارد.

در برق پارسه، مجموعه کاملی از تجهیزات برق صنعتی از دو برند معتبر LS کره جنوبی و اشنایدر الکتریک فرانسه عرضه می‌شود. هر دو برند مطابق استانداردهای بین‌المللی IEC تولید می‌شوند و از نظر کیفیت ساخت و در دسترس بودن قطعات یدکی در بازار ایران، جزو انتخاب‌های اصلی برق‌کاران، مهندسان برق و پیمانکاران صنعتی هستند. تفاوت اصلی این دو برند بیشتر در طراحی ظاهری، ترمینال‌بندی و قیمت است تا کیفیت عملکرد؛ انتخاب بین آن‌ها معمولاً بر اساس هماهنگی با سایر تجهیزات نصب‌شده در تابلو یا ترجیح شخصی پیمانکار انجام می‌شود.

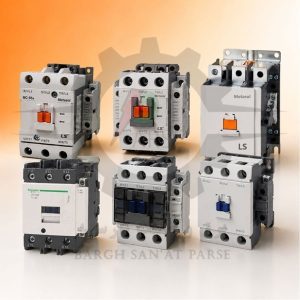

کنتاکتور صنعتی چیست؟

کنتاکتور قطعه‌ای است که با دریافت یک جریان کوچک فرمان از طریق بوبین، مدار قدرت پرآمپر موتور را قطع و وصل می‌کند. کنتاکتورهای LS سری متاسل در رنج جریان ۹ تا ۸۰۰ آمپر و توان ۲.۲ تا ۵۰۰ کیلووات تولید می‌شوند و بوبین آن‌ها معمولاً در ولتاژهای ۲۴، ۱۱۰ و ۲۲۰ ولت موجود است. کنتاکتور اشنایدر نیز در همین بازه آمپری عرضه می‌شود. برای انتخاب کنتاکتور مناسب، باید توان موتور بر حسب کیلووات و جریان نامی آن بر روی پلاک موتور بررسی و با جدول رنج کنتاکتور تطبیق داده شود.
مشاهده و خرید کنتاکتور صنعتی

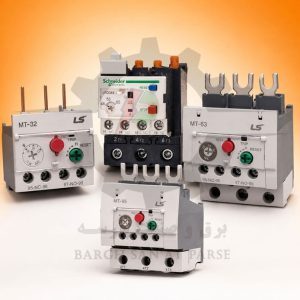

بی‌متال یا رله حرارتی چیست؟

بی‌متال همیشه در کنار کنتاکتور نصب می‌شود و وظیفه‌اش قطع مدار در صورت اضافه‌بار موتور است، پیش از آنکه سیم‌پیچی موتور آسیب ببیند. هر بی‌متال برای یک بازه مشخص از کنتاکتور طراحی می‌شود، مثلاً بی‌متال مناسب کنتاکتور ۹ آمپر معمولاً در بازه‌های تنظیم جریان کوچک مثل ۰.۴ تا ۰.۶۳ یا ۱ تا ۱.۶ آمپر عرضه می‌شود. انتخاب صحیح بی‌متال باید دقیقاً بر اساس جریان نامی درج‌شده روی پلاک موتور انجام شود تا حفاظت به‌درستی فعال گردد.
مشاهده و خرید بی‌متال

کلید حرارتی چیست؟

کلید حرارتی یا MPCB ترکیبی از فیوز مینیاتوری و بی‌متال در یک قطعه است و هم‌زمان در برابر اتصال کوتاه و اضافه‌بار محافظت می‌کند. این کلید تا رنج معمول ۱۲۵ آمپر تولید می‌شود و معمولاً جایگزین ترکیب کنتاکتور و بی‌متال جداگانه می‌شود؛ برای راه‌اندازی مستقیم موتورهای کوچک تا متوسط با قابلیت قطع و وصل دستی از طریق دکمه استارت و استاپ روی خود کلید کاربرد دارد.
مشاهده و خرید کلید حرارتی

فیوز مینیاتوری چیست؟

فیوز مینیاتوری برای حفاظت مدارهای فرمان و مصرف‌کننده‌های کم‌توان در برابر جریان اضافی و اتصال کوتاه استفاده می‌شود و در تابلوهای برق صنعتی به‌عنوان یک لایه حفاظتی مکمل در کنار سایر تجهیزات نصب می‌گردد.
مشاهده و خرید فیوز مینیاتوری

کلید کامپکت چیست؟

کلید کامپکت برای حفاظت مدارهای قدرت با آمپراژ بالاتر از رنج کلیدهای مینیاتوری معمولی به‌کار می‌رود و در دو نوع عرضه می‌شود.

کلید کامپکت فیکس

آمپر ثابت و از پیش تعیین‌شده دارد و برای مصارفی با بار مشخص و بدون تغییر مناسب است.

کلید کامپکت قابل تنظیم

امکان تنظیم دستی جریان حفاظتی در یک بازه مشخص را می‌دهد و برای پروژه‌هایی که احتمال تغییر بار در آینده وجود دارد، انعطاف بیشتری فراهم می‌کند.
مشاهده و خرید کلید کامپکت: [لینک صفحه دسته کلید کامپکت]

رله شیشه‌ای چیست؟

رله شیشه‌ای یک رله کمکی با پایه استاندارد است که در مدارهای فرمان برای کنترل، تقویت سیگنال یا ایزوله کردن مدارهای کنترلی از یکدیگر استفاده می‌شود. به دلیل بدنه شفاف و امکان مشاهده مستقیم کنتاکت‌ها، عیب‌یابی این نوع رله نسبت به رله‌های بسته ساده‌تر است.
مشاهده و خرید رله شیشه‌ای: [لینک صفحه دسته رله شیشه‌ای]

رله جامد چیست؟

رله جامد یا SSR بدون قطعات متحرک مکانیکی کار می‌کند و با استفاده از قطعات نیمه‌هادی، مدار را قطع و وصل می‌کند. این رله به دلیل نداشتن قوس الکتریکی و صدای کلیک، عمر بالاتر و سرعت کلیدزنی بیشتری نسبت به رله‌های مکانیکی دارد و در کاربردهای صنعتی با فرکانس بالای قطع و وصل، مانند کنترل دما در کوره‌های صنعتی، استفاده می‌شود.
مشاهده و خرید رله جامد: [لینک صفحه دسته رله جامد]

H2: چرا تجهیزات برق صنعتی را از برق پارسه بخریم؟
تمامی محصولات برق پارسه اصل و دارای گارانتی هستند. پیش از خرید، تیم فنی ما در انتخاب آمپراژ و مدل صحیح متناسب با توان موتور و نیاز پروژه شما مشاوره فنی رایگان ارائه می‌دهد و سفارش‌ها در سریع‌ترین زمان ممکن ارسال می‌شوند.

چه تفاوتی بین کلید حرارتی و ترکیب کنتاکتور و بی‌متال وجود دارد؟

کلید حرارتی هر دو وظیفه حفاظت در برابر اتصال کوتاه و اضافه‌بار را در یک قطعه ترکیب می‌کند و امکان قطع و وصل دستی دارد، در حالی که ترکیب کنتاکتور و بی‌متال امکان قطع و وصل از راه دور با فرمان جریان کم را نیز فراهم می‌کند و برای مدارهای اتوماتیک مناسب‌تر است.

چطور بفهمم کنتاکتور چند آمپر برای موتورم مناسب است؟

باید توان موتور بر حسب کیلووات یا اسب بخار را از روی پلاک موتور بخوانید و با جدول تطبیق توان و آمپر کنتاکتور مقایسه کنید؛ در صورت عدم اطمینان، تیم فنی برق پارسه می‌تواند در این انتخاب راهنمایی کند.

کلید کامپکت قابل تنظیم چه زمانی به فیکس ترجیح دارد؟

وقتی جریان مصرفی مدار ثابت نیست یا احتمال تغییر بار در آینده وجود دارد، کلید قابل تنظیم انعطاف بیشتری می‌دهد؛ در غیر این صورت نوع فیکس معمولاً مقرون‌به‌صرفه‌تر است.

رله جامد چه مزیتی نسبت به رله شیشه‌ای دارد؟

رله جامد به دلیل نبود قطعات متحرک، عمر بالاتر و سرعت کلیدزنی بیشتری دارد، اما رله شیشه‌ای برای کاربردهای ساده‌تر و با هزینه پایین‌تر همچنان انتخاب رایجی است.
