ترموستات PID مکسول مدل MLC-49 سایز ۴۸×۹۶

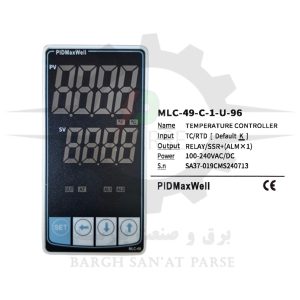

وقتی تابلو عرض کمی دارد ولی ارتفاعش جا برای یک دستگاه بلند می‌دهد، ترموستات PID عمودی مکسول MLC-49 انتخاب خوبی است. بدنه‌ی آن ۴۸ میلی‌متر عرض و ۹۶ میلی‌متر ارتفاع دارد. دمای واقعی را با سنسور می‌خواند و خروجی را طوری فرمان می‌دهد که دما روی عدد تنظیمی بماند. دو ردیف نمایشگر چهار رقمی بالای هم قرار دارند: بالا مقدار فعلی و پایین مقدار تنظیمی.

ورودی دستگاه ده نوع سنسور را می‌پذیرد: ترموکوپل‌های K، E، J، N، T، S، R و B و سنسورهای مقاومتی Pt100 و Cu50. روی پلاک، حالت پیش‌فرض نوع K است. ترمینال‌های ۱۳ تا ۱۵ پشت دستگاه برای اتصال سنسور هستند. Pt100 را سه‌سیمه ببندید و برای ترموکوپل از سیم جبرانی مخصوص استفاده کنید. بازه‌ی ترموکوپل نوع K از ۳۰- تا ۱۳۰۰ درجه و بازه‌ی Pt100 از ۲۰۰- تا ۶۵۰ درجه است.

دفترچه برای راه‌اندازی اولیه ترتیبی را توصیه می‌کند که کار را ساده می‌کند. اول در گروه دوم پارامترها، نوع سنسور، واحد (سانتی‌گراد یا فارنهایت)، رقم اعشار، نوع خروجی (رله یا SSR) و حالت کنترل (PID یا روشن و خاموش) را تعیین کنید. سپس در گروه اول، آلارم و در صورت نیاز تنظیم خودکار را اجرا کنید. در آخر دمای هدف را وارد کنید. به این دلیل که با تغییر نوع ورودی، واحد، رقم اعشار یا محدوده‌ی دما، مقدار تنظیمی به حالت اولیه برمی‌گردد، این ترتیب از دوباره‌کاری جلوگیری می‌کند.

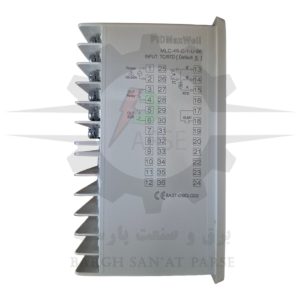

برای فرمان بار، هم رله (۲۵۰ ولت AC، ۳ آمپر) و هم خروجی SSR (۱۲ ولت DC) دارد و بین آن‌ها انتخاب می‌کنید. یک رله‌ی آلارم جداگانه هم هست که برای دمای بالا یا پایین، آلارم انحرافی یا مطلق و حالت آماده‌باش تنظیم می‌شود. ترمینال‌های ۳ و ۴ رله، ۵ و ۶ خروجی SSR و ۱۷ و ۱۸ آلارم هستند.

برش لازم روی درب تابلو ۴۵ در ۹۲ میلی‌متر است. دستگاه از جلو داخل برش می‌رود و با براکت از پشت و یک پیچ‌گوشتی تخت ثابت می‌شود. تغذیه ۱۰۰ تا ۲۴۰ ولت AC یا DC است. برای اندازه‌گیری دقیق، پس از روشن‌شدن حدود ۲۰ دقیقه صبر کنید.

این ترموستات در برق پارسه اصل عرضه می‌شود. اگر نمی‌دانید برای دستگاه شما قالب عمودی مناسب‌تر است یا مربعی (۴۸×۴۸ یا ۹۶×۹۶)، پیش از سفارش از کارشناسان فروشگاه کمک بگیرید. ارسال به سراسر کشور انجام می‌شود.
