مجموعه یکپارچه مولتی متر سه فاز پارسیان مدل PIM N-Series

خرید مجموعه مولتی‌متر سه‌فاز پارسیان PIM N-Series

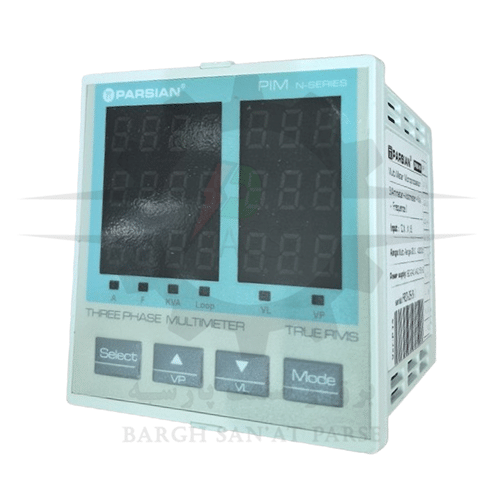

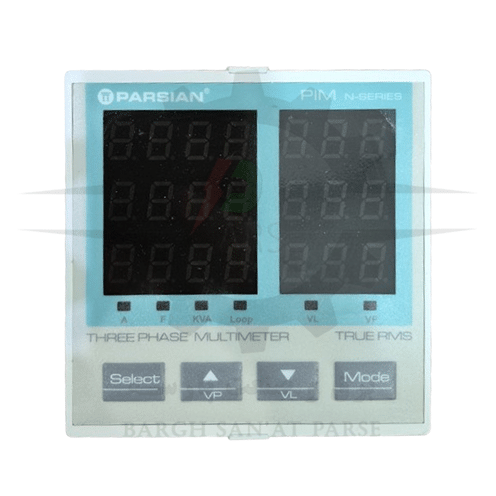

دستگاه PIM N-Series از برند ایرانی پارسیان، یک مجموعه مولتی‌متر سه‌فاز تخصصی برای پایش هم‌زمان پارامترهای شبکه‌ی برق صنعتی است. این محصول با بهره‌گیری از شش نمایشگر هفت‌قسمتی مستقل (سه نمایشگر برای جریان و سه نمایشگر برای ولتاژ)، امکان دیدن هم‌زمان وضعیت هر سه فاز را روی یک پنل واحد فراهم می‌کند، بدون نیاز به جابه‌جایی سیم یا استفاده از چند دستگاه جداگانه.

اندازه‌گیری در این دستگاه به روش True RMS انجام می‌شود؛ یعنی حتی وقتی شکل موج جریان یا ولتاژ به دلیل حضور بارهای غیرخطی (اینورتر، درایو، لامپ‌های LED و مانند آن) دچار اعوجاج شده باشد، عدد نمایش‌داده‌شده همچنان دقیق و قابل‌اتکا می‌ماند.

چرا مجموعه مولتی‌متر سه‌فاز پارسیان انتخاب مناسبی برای تابلو برق شماست؟

• نمایش هم‌زمان جریان سه فاز، از طریق ترانس جریان (CT)، در بازه‌ی کلی ۰ تا ۴۰۰۰ آمپر
• نمایش ولتاژ فاز به نول (VP) و ولتاژ فاز به فاز (VL) با جابه‌جایی سریع از طریق کلید Select
• نمایش فرکانس شبکه با دقت یک‌صدم هرتز
• محاسبه و نمایش توان مصرفی هر فاز بر حسب کیلو ولت‌آمپر (KVA)
• حالت نمایش چرخشی (Loop) برای دیدن خودکار همه‌ی پارامترها (جریان، ولتاژ، فرکانس، توان) بدون فشردن مکرر دکمه
• امکان انتخاب و مشاهده‌ی هفت وضعیت مختلف فاز به فاز و فاز به نول از طریق کلید Select
• ثبت و نمایش مقدار ماکزیمم ثبت‌شده‌ی جریان، ولتاژ، فرکانس و توان هر خط، برای ردیابی پیک مصرف یا افت لحظه‌ای
• سیستم Fine برای اصلاح خطای احتمالی ترانس جریان و هماهنگ کردن دقیق عدد نمایشی با مقدار واقعی جریان (قابل تنظیم در بازه‌ی ۶۰- تا ۶۰+)
• دقت بالا حتی در جریان‌های کمتر از ۱۰۰ آمپر، با گام نمایش یک‌دهم آمپر
•  قابلیت تنظیم نسبت ترانس جریان (CT Ratio) در محدوده‌ی وسیع ۲۰/۵ تا ۴۰۰۰/۵ از طریق کلیدهای Up و Down روی خود دستگاه (مقدار پیش‌فرض کارخانه ۵۰۰/۵ است)

مشخصات فنی کامل مجموعه ولتی‌متر سه‌فاز PIM N-Series

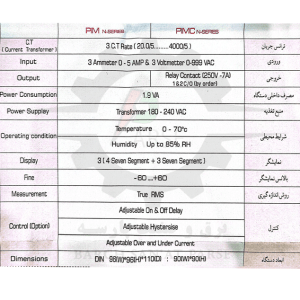

[caption id="attachment_8309" align="aligncenter" width="484"] مشخصات فنی مولتی متر سه فاز پارسیان[/caption]

• ورودی: ۳ آمپرمتر (۰ تا ۵ آمپر ثانویه‌ی CT) و ۳ ولت‌متر (۰ تا ۹۹۹ ولت متناوب)
• نسبت ترانس جریان قابل‌تنظیم: از ۲۰.۰/۵ تا ۴۰۰۰/۵
• منبع تغذیه: ۱۸۰ تا ۲۴۰ ولت متناوب
• مصرف داخلی دستگاه: ۱.۹ ولت‌آمپر
• دمای مجاز کارکرد: صفر تا ۷۰ درجه‌ی سانتی‌گراد
• رطوبت مجاز محیط: تا ۸۵ درصد
• نمایشگر: ۳ واحد نمایشگر (هرکدام ۴ رقم هفت‌قسمتی برای جریان + ۳ رقم هفت‌قسمتی برای ولتاژ)
• روش اندازه‌گیری: True RMS
• ابعاد استاندارد DIN: ۹۶ در ۹۶ در ۱۱۰ میلی‌متر

راهنمای گام‌به‌گام سیم‌بندی و اتصال ترانس جریان (CT)

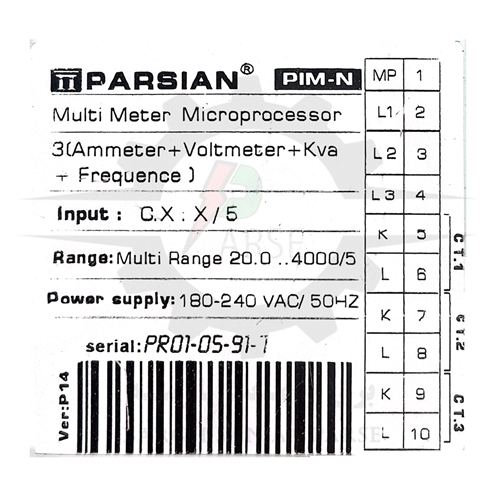

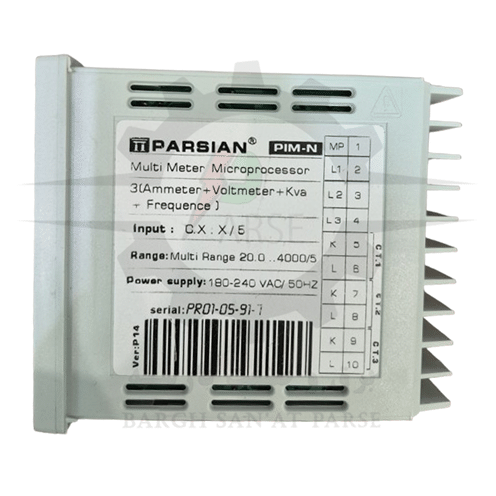

اتصال دستگاه مطابق پلاک روی بدنه‌ی آن انجام می‌شود:

1. ترمینال ۱ (MP): نول شبکه
2. ترمینال‌های ۲، ۳ و ۴ (L1، L2، L3): به‌ترتیب فازهای اول، دوم و سوم شبکه
3. ترمینال‌های ۵ و ۶ (K و L مربوط به CT1): به دو سر ترانس جریان نصب‌شده روی فاز اول
4. ترمینال‌های ۷ و ۸ (K و L مربوط به CT2): به دو سر ترانس جریان فاز دوم
5. ترمینال‌های ۹ و ۱۰ (K و L مربوط به CT3): به دو سر ترانس جریان فاز سوم

هر سه ترانس جریان (CT) باید جداگانه و هرکدام روی خط فاز مربوط به خودشان نصب شوند تا دستگاه بتواند جریان هر فاز را به‌طور مستقل اندازه بگیرد.

این مجموعه مولتی‌متر سه‌فاز برای چه کاربردها و چه افرادی مناسب است؟

این مجموعه مولتی‌متر سه‌فاز گزینه‌ی مناسبی برای تابلوهای برق صنعتی، اتاق برق کارخانه‌ها، پست‌های توزیع و هر محلی است که نیاز به پایش لحظه‌ای شبکه‌ی سه‌فاز وجود دارد. با این دستگاه می‌توان اختلاف جریان یا ولتاژ بین فازها، افت ولتاژ، نوسان فرکانس و پیک مصرف را به‌سادگی رصد کرد و از آسیب به تجهیزات حساس مانند موتورها و درایوها پیش‌گیری نمود. توجه شود که این مدل (PIM ساده) صرفاً نمایشگر است و خروجی رله برای قطع و وصل ندارد؛ برای کاربردهایی که نیاز به فرمان کنترلی (مانند قطع در اضافه‌جریان) دارند، مدل PIMC مناسب‌تر است.

برق پارسه محصولات پارسیان، ساخت ایران، را با تضمین اصالت کالا عرضه می‌کند.
